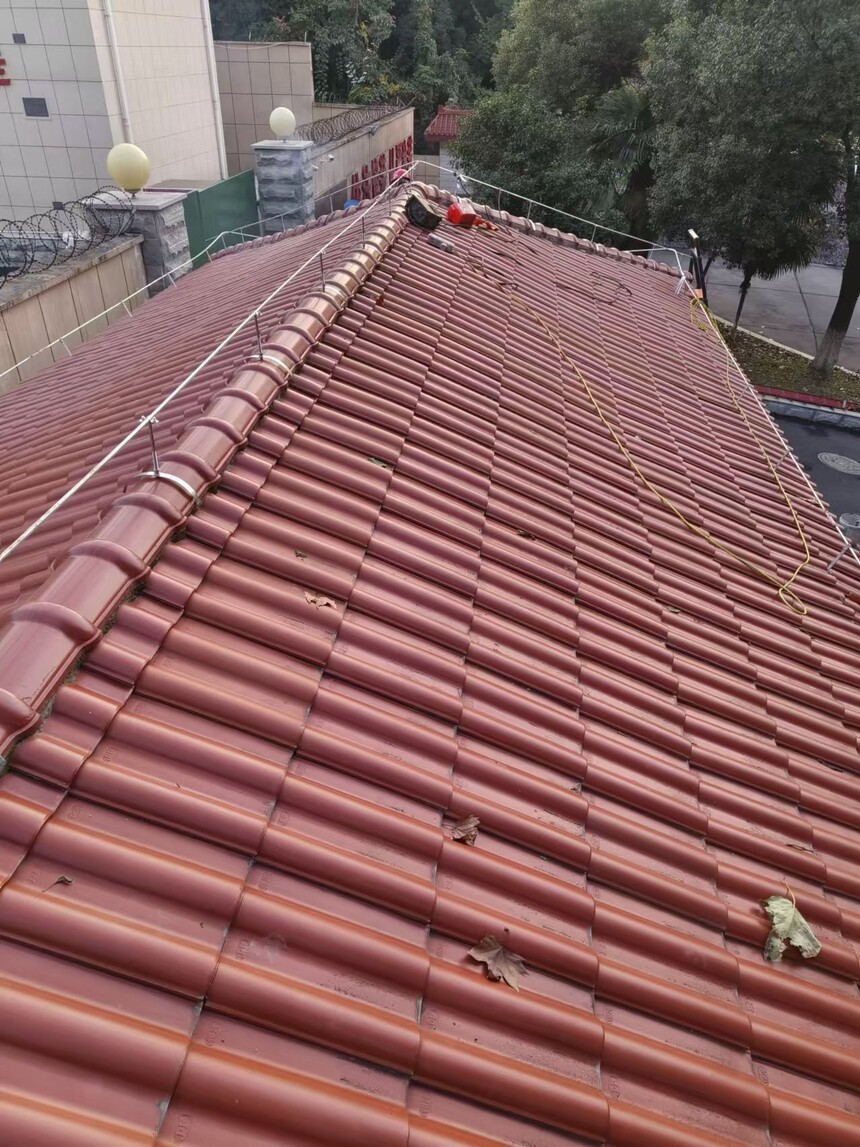

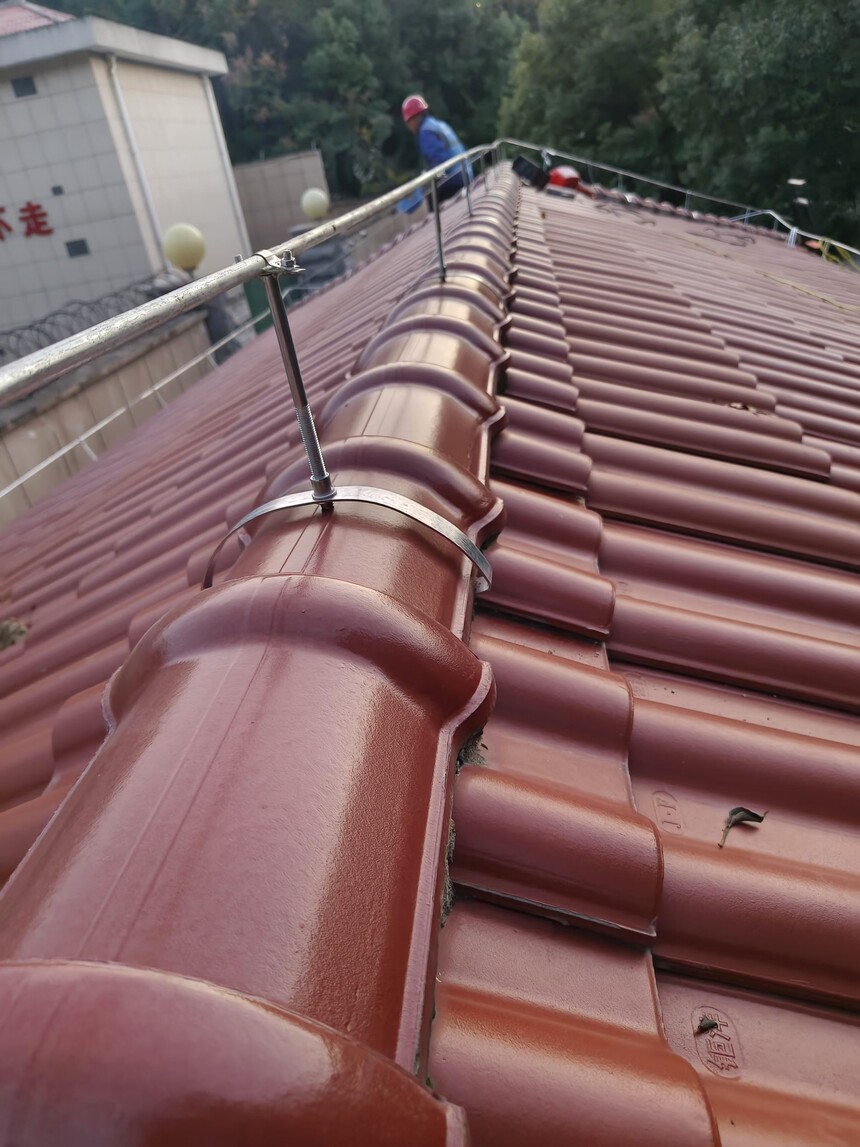

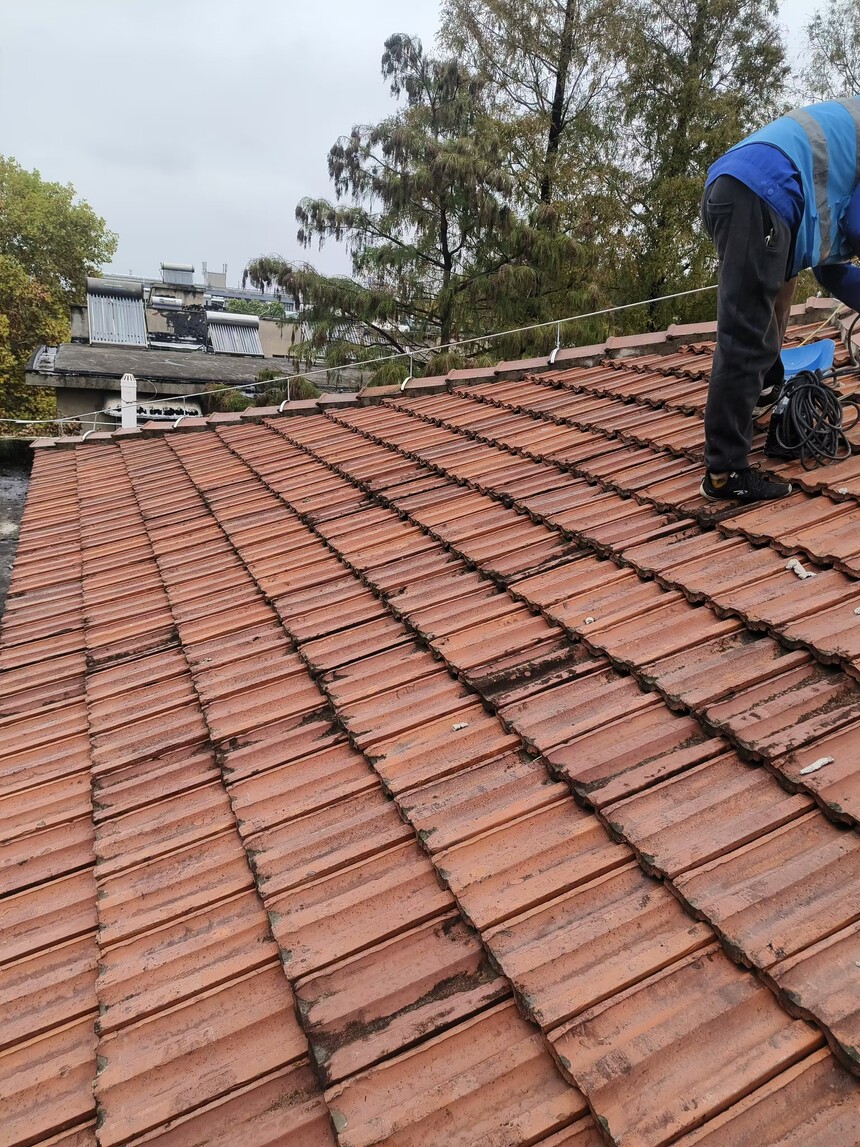

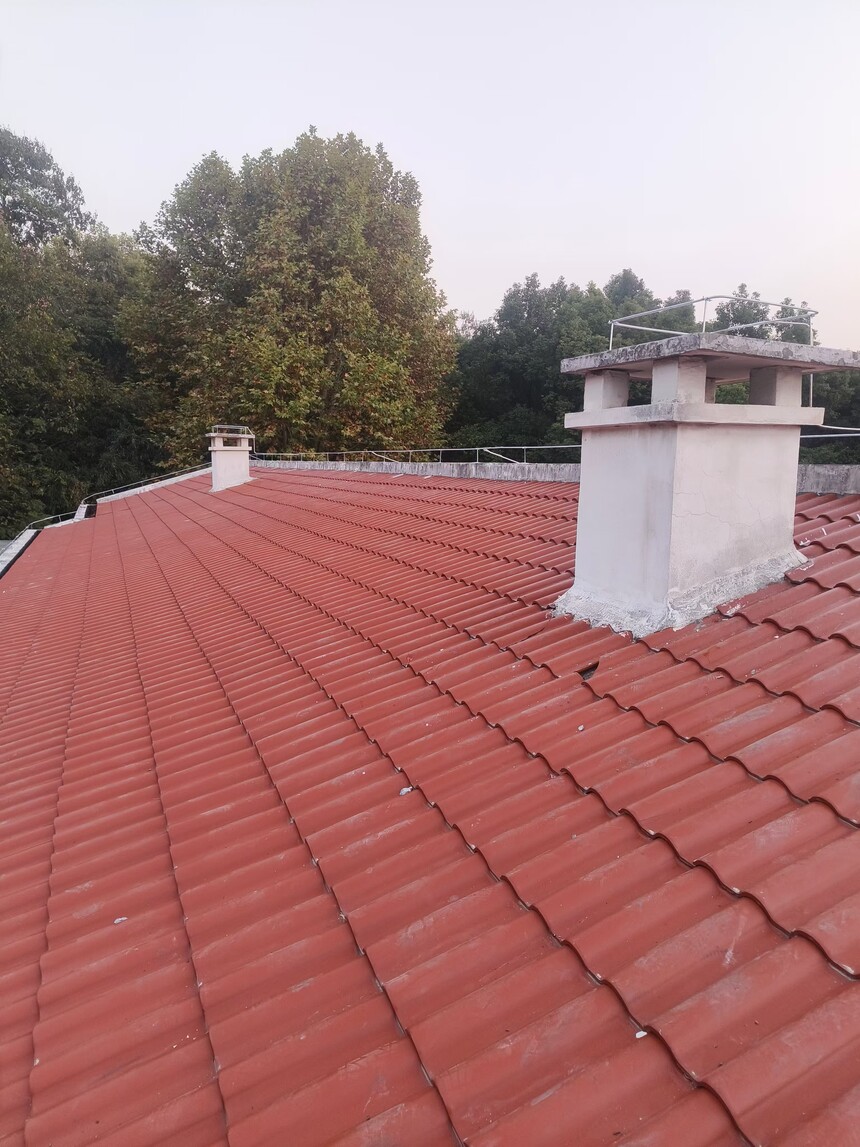

建筑物防雷设计方案一、设计方案 （一）设计依据 国家标准：《建筑物防雷设计规范》（GB 50057 - 2010，2016 年版），为建筑物防雷分类、防雷装置设计提供准则。 行业标准：《电气装置安装工程接地装置施工及验收规范》（GB 50169 - 2016），指导防雷装置施工与验收。 1、《建筑物防雷设计规范》GB50057-2010 2、《电气装置安装工程接地装置施工及验收》GB50169-2016 3、《建筑物防雷工程施工与质量验收规范》GB50601-2010 4、《建筑物防雷设施安装》15D501-1~4 现场条件：某单位1#楼、2#楼，建筑物长约 40 米，宽约 10 米，高 13 米，引下线安装在建筑物后侧，依此进行针对性设计。 （二）建筑物防雷分类 依据规范及建筑功能、人员密集程度，将两栋楼划分为第三类防雷建筑物，滚球半径 60m，作为后续设计参数依据。 （三）接闪带设计 敷设方式：沿屋顶女儿墙、屋檐等易受雷击部位明敷，采用直径10mm 的热镀锌圆钢，保护屋顶突出物并可靠连接。 固定方式：用支架固定，支架间距不大于 1m，转弯处不大于 0.5m，在女儿墙上四周打孔固定避雷支架，避雷支架底部膨胀螺栓固定。固定后避雷卡底部四周用结构胶密封。 （四）引下线设计 位置与数量：安装在建筑物后侧，三类建筑物引下线平均25米一处，每栋楼4 根，沿外墙明敷，底部设断接卡便于检查维护。 材料规格：采用热镀锌扁钢，-40×4mm，与接闪带焊接，焊接长度不小于扁钢的2倍且三面施焊。 断接卡设置：在距地面 0.3m - 1.8m 处设断接卡，用 40mm×4mm 热镀锌扁钢制作，螺栓连接并防松。 （五）接地极设计 材料选择：采用直径 14mm、长 1200mm 的铜包钢接地棒，兼具导电与强度优势，抗腐蚀性强。 安装方式：垂直打入地下，间距不小于 5m，围绕建筑物均匀布置成环形，顶部距地面不小于 0.6m。 连接方式：接地极间用 40mm×4mm 热镀锌扁钢连接，焊接长度不小于扁钢宽度 2 倍且三面施焊，扁钢埋于地面下 0.5m。 （六）接地电阻要求 第三类防雷建筑物接地电阻不大于 10Ω，施工后用专用测试仪测试，不达标时采取增极、延长或用降阻剂等措施。 二、施工方案 （一）施工准备 人员组织：组建专业施工团队，包括项目经理 1 名、技术负责人 1 名、电工1 名、焊工 1名、普工 1名，明确各岗位职责。 材料准备：提前采购符合设计要求的接闪带、引下线、铜包钢接地棒、热镀锌扁钢等材料，并完成质量检验，确保材料合格证、检验报告齐全。 设备准备：准备电焊机、冲击钻、接地电阻测试仪、卷尺、扳手等施工设备，确保设备性能良好，能正常投入使用。 技术交底：施工前由技术负责人向施工人员进行详细的技术交底，讲解施工工艺、质量标准、安全注意事项等内容，确保施工人员熟悉施工要求。 （二）施工流程与工期安排 第 1 - 2 日：接地极施工 测量放线：根据设计图纸（或甲方现场提供资料），使用卷尺、等工具在建筑物周边确定接地极的位置，并做好标记。 接地极安装：采用机械或人工方式将铜包钢接地棒垂直打入地下，达到设计深度 1200mm+5根接地棒，控制接地极建筑物接地电阻不大于 10Ω。 扁钢连接：将 40mm×4mm 的热镀锌扁钢与接地棒进行焊接连接，焊接完成后清除焊渣，涂刷防锈漆和银粉漆进行防腐处理。 第 3 - 4 日：引下线安装 引下线制作：根据建筑物高度和引下线安装位置，将热镀锌扁钢加工成合适长度的引下线。 固定安装：使用支架将引下线沿建筑物后侧外墙明敷固定，引下线与接闪带预留连接位置。 断接卡安装：在距地面 0.3m - 1.8m 处安装断接卡，确保连接牢固，螺栓防松措施到位。 第 5 - 6 日：接闪带敷设 材料加工：根据屋顶形状和尺寸，对热镀锌圆钢进行弯曲、切割等加工，制作接闪带。 敷设固定：将接闪带沿屋顶女儿墙、屋檐等部位敷设，使用支架固定，确保接闪带平整、牢固，与屋顶突出物可靠连接，形成闭合网格。 焊接处理：对接闪带的连接部位进行焊接，保证焊接质量，焊接后进行防腐处理。 第 7 日：接地电阻测试与验收准备 接地电阻测试：使用接地电阻测试仪对接地装置进行测试，记录测试数据。若电阻值不满足不大于 10Ω 的要求，及时采取相应措施进行整改。 清理现场：对施工现场进行清理，拆除临时设施，回收剩余材料和工具。 资料整理：整理施工过程中的各种资料，包括材料检验报告、隐蔽工程验收记录、施工日志等，为验收做好准备。 （三）施工质量控制 材料质量控制：严格检查材料质量，对每一批进场材料进行抽样检验，确保材料规格、型号、性能符合设计和规范要求。 焊接质量控制：加强焊接过程监督，要求焊工持证上岗，焊接部位必须饱满、无虚焊、漏焊，焊接后进行外观检查和无损检测。 施工工艺控制：施工人员严格按照施工方案和技术交底要求进行操作，技术负责人定期对施工工艺进行检查，及时纠正不符合要求的施工行为。 （四）施工安全措施 高处作业安全：高处作业人员必须佩戴安全带，安全帽，严禁在无防护措施的情况下进行高处作业。 用电安全：施工现场用电设备必须符合安全用电要求，设置漏电保护装置，电工定期对用电设备进行检查和维护。 焊接作业安全：焊接作业时，设置防火措施，配备灭火器材，清理作业现场易燃物，防止火灾事故发生。 三、售后服务方案 （一）质保服务 本防雷接地工程质保期为 2年，自工程验收合格之日起计算。在质保期内，因施工质量或材料质量问题导致的防雷装置故障，我方免费提供维修服务。 接到故障通知后，我方承诺在 24 小时内响应，并安排专业技术人员到达现场进行维修，确保在最短时间内恢复防雷装置正常运行。 （二）定期巡检服务 在质保期内，我方每1年对防雷接地装置进行一次免费巡检，检查接闪带、引下线、接地极等部件的连接情况、腐蚀情况和接地电阻值等。 （三）技术支持与培训服务 为某单位提供防雷接地装置的技术咨询服务，解答使用过程中遇到的技术问题。 根据某单位需求，免费为相关管理人员和维护人员提供防雷接地装置的操作、维护和简单故障排除培训，提高其管理和维护能力。 本方案覆盖设计、施工及售后全流程，保障项目高效推进与长期稳定运行。
