机房1欧姆接地

机房1欧姆防雷设计方案

一、项目背景

为保障机房设备安全稳定运行，避免雷击对机房造成损害，需建设一套可靠的防雷接地系统，要求接地电阻达到1欧姆。

二、施工前准备

1. 材料准备：锌包钢接地棒、铜包钢接地棒、50×5热镀锌扁铁、50平方铜线、降阻剂、塑料薄膜、草皮（如有需要补充）、肥料等。

2. 工具准备：挖掘机、冲击钻、电焊机、接地电阻测试仪、铁锹、锄头、手推车、洒水设备等。

3. 技术准备：熟悉机房建筑结构和周边环境，确定防雷接地系统的设计图纸和施工方案，对施工人员进行技术交底和安全培训。

三、施工流程

1. 草皮清理与保护：使用工具小心清理施工区域内的草皮，将清理出的草皮整齐放置在塑料薄膜袋上，洒适量水保持湿润，避免草皮干枯死亡，为后续铺设回用做准备。

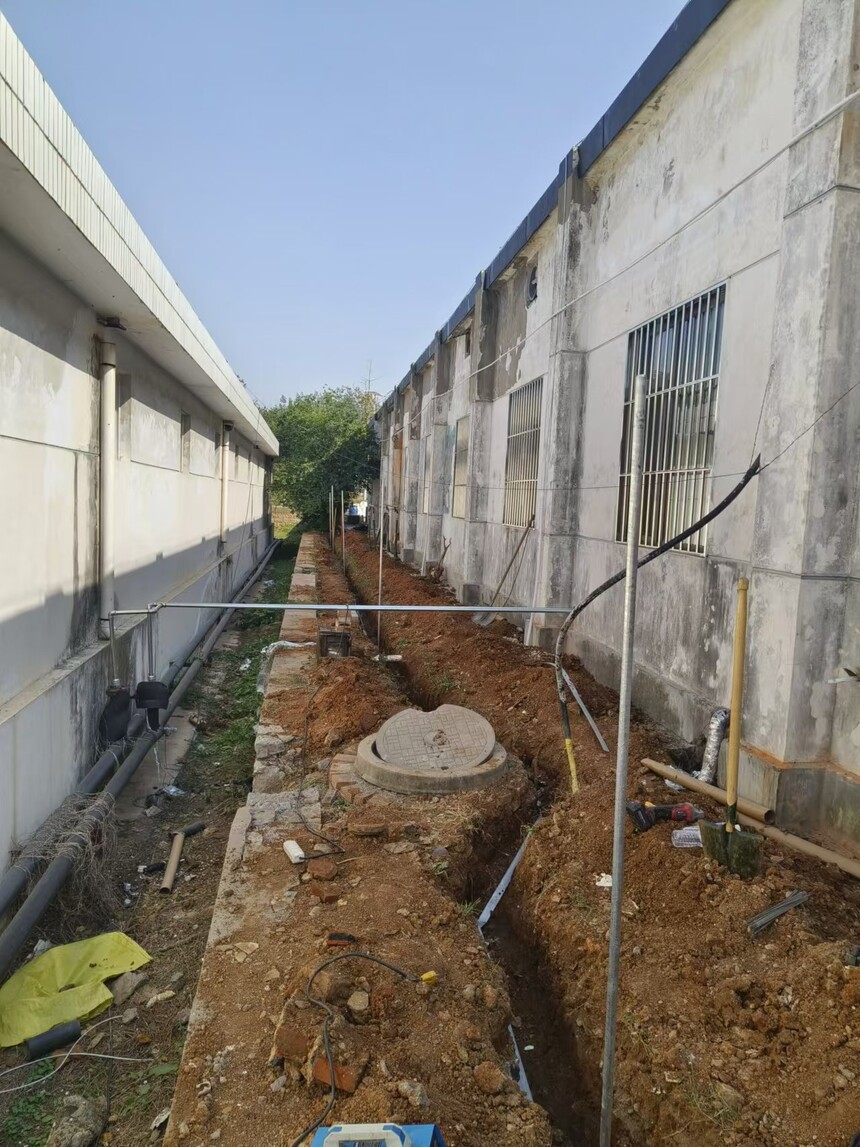

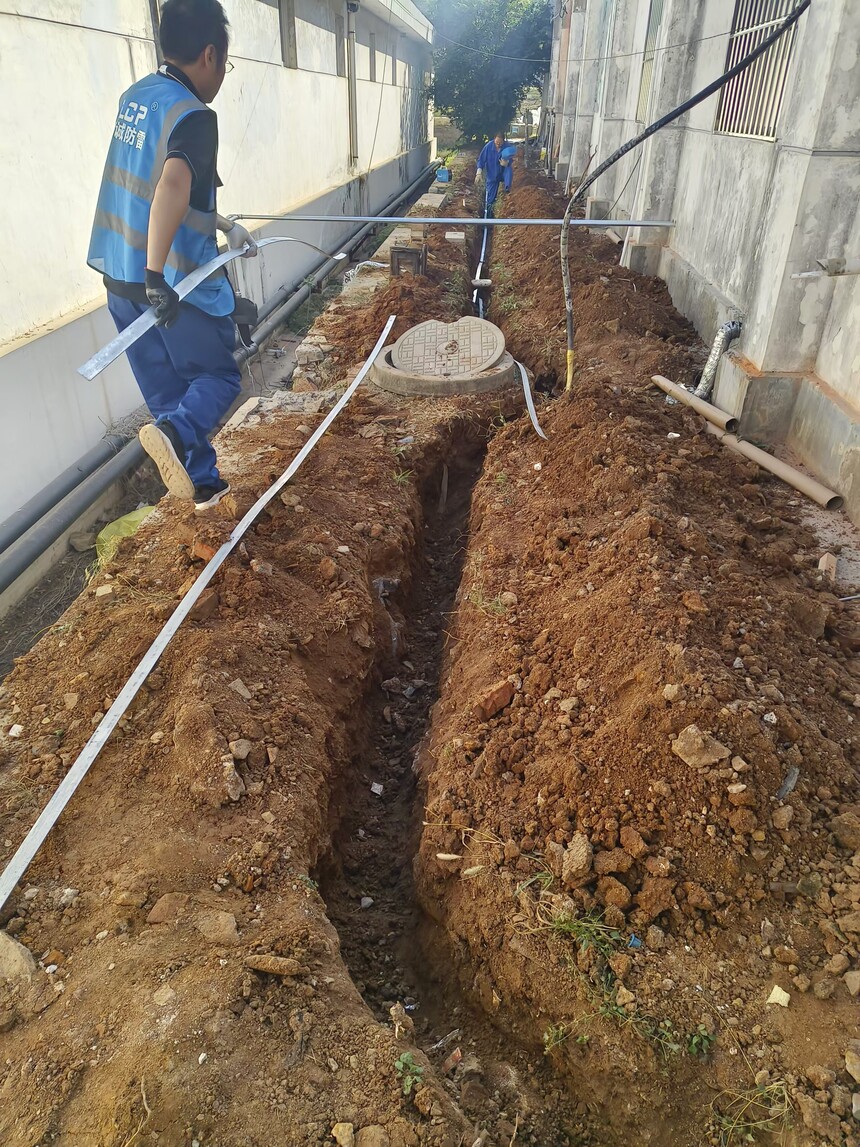

2. 环形沟槽开挖：在规划的接地施工区域，按照长10米、宽4米的尺寸进行环形开挖，开挖深度为0.6米。开挖过程中，将土壤放置在塑料薄膜上，防止污染周边未施工区域的草皮。开挖完成后，对沟槽的深度、宽度和平整度进行检查验收，确保符合设计要求。

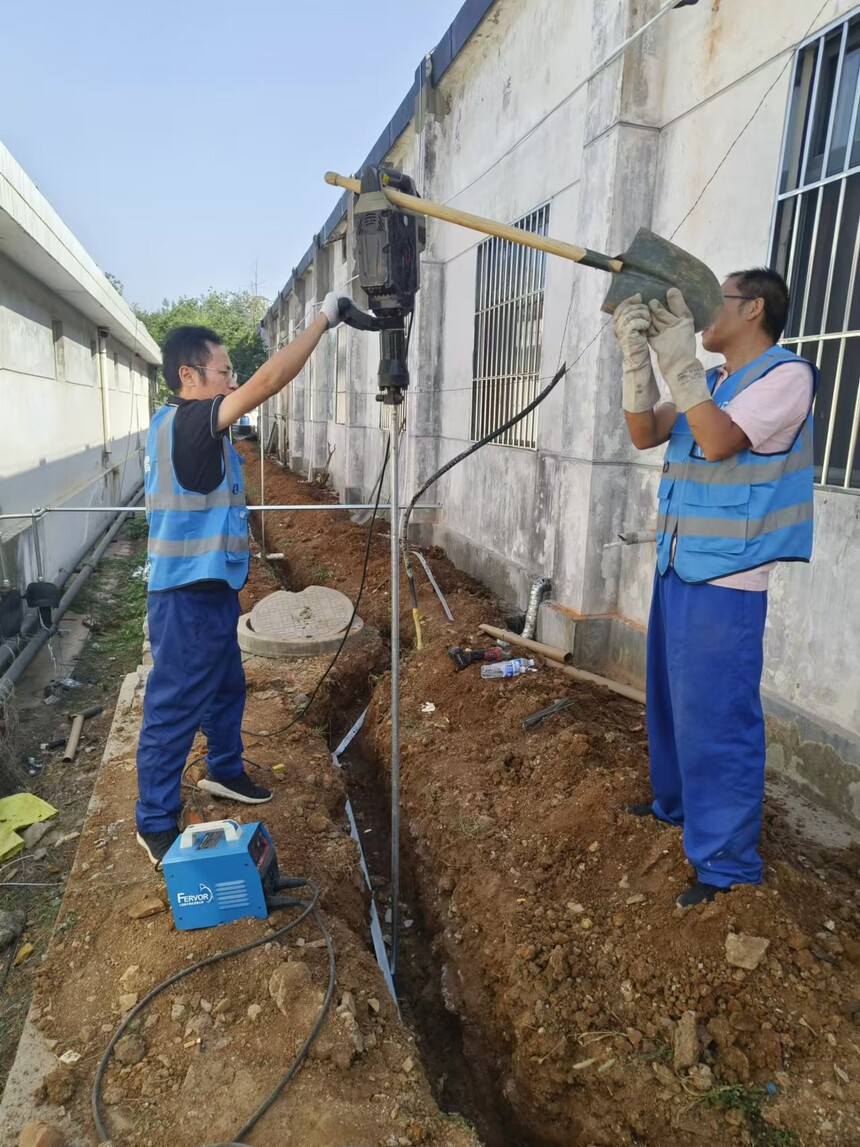

3. 垂直接地极安装：在沟槽内，按照一定间距（根据土壤电阻率及相关规范确定，一般不大于5米）砸入锌包钢接地棒和铜包钢接地棒作为垂直接地极。使用冲击钻或其他专业工具将接地棒垂直砸入地下，确保其顶端与沟槽底部平齐或略低，接地棒长度根据实际情况确定，一般不小于2.5米。

4. 水平接地极焊接：采用50×5的热镀锌扁铁作为水平接地极，将其与垂直接地极进行焊接。焊接时应保证焊接长度和质量，按照相关标准，扁钢与接地极的焊接长度不小于扁钢宽度的2倍，且至少三个棱边进行焊接，确保电气连接可靠。焊接完成后，对焊接部位进行防腐处理，可涂刷防腐漆或采用其他防腐措施。

5. 接地电阻测量：使用接地电阻测试仪对接地系统进行测量，测试点应选择在接地系统的不同位置，确保测量结果准确可靠。如测量结果未达到1欧姆的设计要求，可采取增加接地极数量、添加降阻剂等措施进行调整，直至接地电阻满足要求。

6. 沟槽回填与夯实：在接地电阻测量合格后，进行沟槽回填。回填土应分层夯实，每层回填厚度不宜超过30厘米，避免回填土出现空洞或不实的情况。回填完成后，表面应略高于周边地面，防止雨后积水。

7. 草皮铺设与养护：将之前保存的草皮重新铺设在回填后的地面上，铺设时应保证草皮紧密贴合，无明显缝隙。铺设完成后，进行施肥和洒水作业，促进草皮生长恢复，定期养护直至草皮完全成活。

8. 引下线连接：从水平接地极引出50×5的热镀锌扁铁，通过50平方的铜线连接至机房外墙。连接过程中应保证连接牢固，接触良好，做好防腐和绝缘处理，避免出现电气安全隐患。

四、施工质量控制

1. 材料检验：对所有进场的防雷材料进行检验，检查产品合格证、质量检验报告等文件，确保材料规格、型号、质量符合设计要求。对锌包钢接地棒、铜包钢接地棒、热镀锌扁铁等进行外观检查，如有锈蚀、损伤等情况，不得使用。

2. 焊接质量：焊接人员应具备相应的资质，焊接过程严格按照规范操作。焊接完成后，对焊接部位进行外观检查，确保焊缝饱满、无虚焊、漏焊等缺陷。必要时，可进行无损检测，保证焊接质量符合要求。

3. 接地电阻测试：接地电阻测试应使用精度符合要求的接地电阻测试仪，测试过程严格按照仪器操作规程进行。测试结果应如实记录，如发现接地电阻异常，应及时查找原因并进行整改，直至满足设计要求。

五、安全措施

1. 施工人员防护：施工人员应佩戴安全帽、手套、安全鞋等个人防护用品，在进行焊接等特殊作业时，还应佩戴护目镜、防护面罩等。

2. 临时用电安全：施工现场临时用电应符合相关规范要求，采用TN-S系统，做到“三级配电、两级保护”。电气设备应定期检查维护，避免出现漏电、短路等安全事故。

3. 机械操作安全：使用挖掘机、冲击钻等机械设备时，操作人员应持证上岗，严格按照操作规程操作。设备在运行过程中，严禁人员靠近或跨越，避免发生机械伤害事故。
