详细说明

MACH 60提前预放电避雷针

产品类别
避雷针(接闪器)
收藏
  • 商品说明

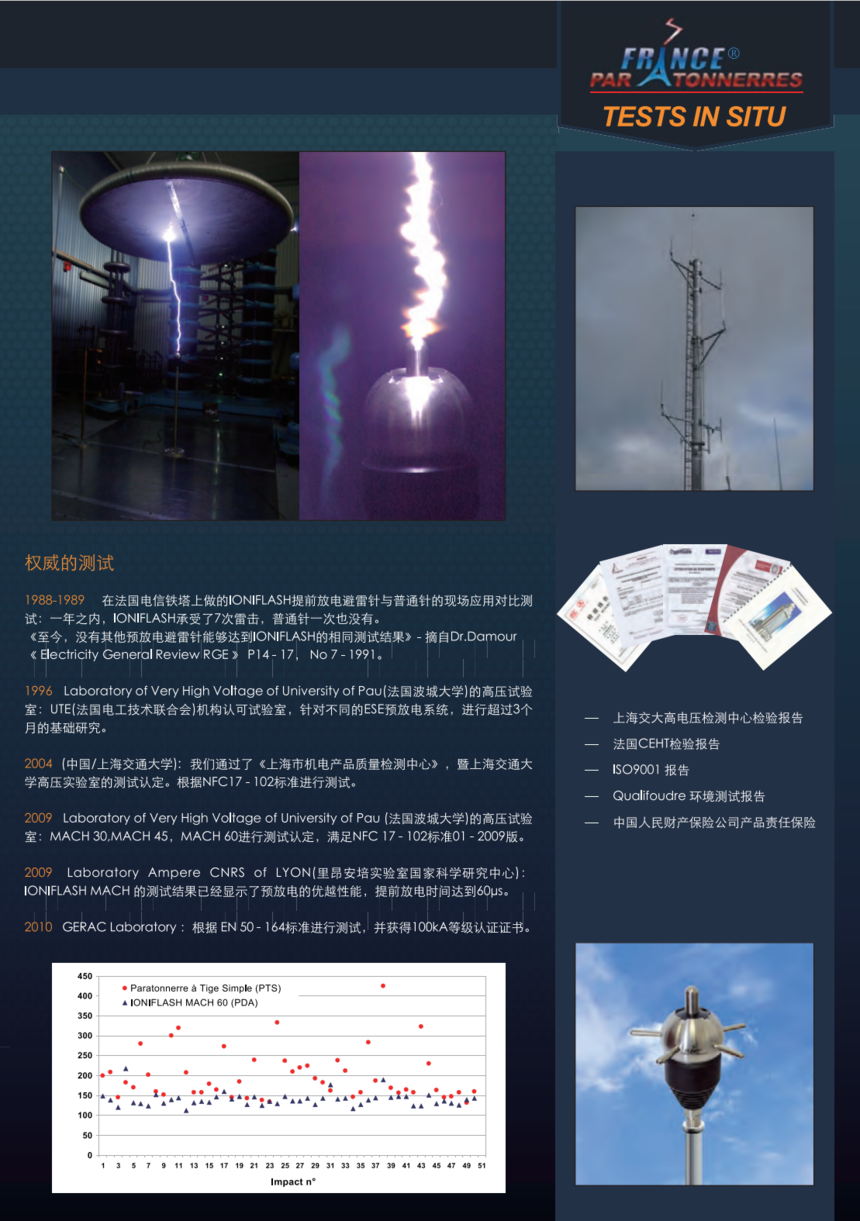

早在1988年,法国电信(France Telecom)在起试验站(Pylon)将兰西公司的MACH提前放电避雷针与普通的富兰克林避雷针做实地应用对比试验。在MACH电避雷针一年中经受了7次雷击,而普通富兰克林避雷针一次也没有。在随后的法国波城(Bau)高压实验室再次证明,在当时的技术发展水平下,只有法兰西避雷针能有效缩短接闪器的先导放电时间,从而能先于其它避雷针接闪雷电,扩大保护范围。

        在分析雷电放电机理时,France Paratonnerres 的科学家注意到,在对地放电的瞬间,先导通道将高电势带到近地面,使近地面的空间局部电场可达几万伏/米,利用该特性促成了第一代法兰西IONIFLASH避雷针的诞生。

一、MACH提前放电避雷针(法兰西MACH提前放电避雷针)工作原理

     雷云电荷分布90%的情况下是下层聚集负电荷。娄电荷聚集到一定程度,雷云对大地相当于一个大电容,在大气中存在极大的场强,有时可达几百伏/厘米,IONIFLASH电离型避雷针正是利用这一现象:地电位通过连接杆到达A点,六根感应电极则感应到大气中B点的电位,如果避雷针是安装于一百米的建筑物顶部,则在A,B两点就有几十万伏的电位差,造成强烈火花放电,从而使避雷针顶部的空气电离,产生大量离子,这些自由离子因电场力作用迅速向上运动,使得雷云和避雷针之间的绝缘距离缩短,便利场强更大,空气进一步电离,直到发生先导放电和主放电。由于其特殊设计的电离过程使之能较其他邻近高点提前产生上行先导,从而达到最先放电的目的。这个触发时间的提前值,被称为预放电时间T。这是考核(ESE避雷针型)性能的主要指标。

MACH提前放电避雷针(法兰西MACH提前放电避雷针)

二、特性及安全保证

●采用电场原理触发,内部无任何可能老化的电子器件,从而真正达到免维护;特别适合在一些安装完毕后无法维修的场所,如教堂和大楼尖顶等难以到达的地方。

●无比精确设计的IONIFLASH避雷针,我们考虑的是微妙级的参数,从而可以保证在整整雷击危险时才工作,避免不必要的引雷。

●采用抗腐蚀能力极为出色的铜和不锈钢做材料,使其能在化学污染场所正常工作;特有的青铜材质专用于古建筑。

●提供5年免费质量保证

●国内技术中心提供完备的售后服务,中国人民财产保险公司上海分公司提供总额高达40000元人民币产品责任保险。

三、MACH提前放电避雷针 设计说明

在中国境内安装MACH提前放电避雷针必须严格遵循中华人民共和国国家防雷标准——《建筑物防雷设计规范》(GB50057-94)的强制性规定:

1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。

2、用防雷类别和建筑物的面积,确定选用一支或数支MACH提前放电避雷针。

3、引下线(下导体)应与建筑物主钢筋电气连结,或按规定做二根或二根以上引下线 (下导体)。

4、引下线(下导体)应作断接卡和在附近地面作绝缘防护。

5、接地体,接地电阻,防雷地网应按防雷标准GB50057-94要求执行。

6、MACH提前预放电避雷针保用期二十年。

四、MACH提前预放电避雷针产品型号及防雷保护半径

MACH提前预放电避雷针保护半径计算

提前放电避雷针有效安装高度H:为避雷针尖端高出被保护物体最高点的距离(见图)

1)当h<5米时,应按照NFC17-102中第2.2.3.3.a,b,c章节的曲线,得出保护半径,结果见下表;

2)当h≥5米时,应使用如下公司计算Rp=√h(2D-h)+△L(2D+△L)

其中:

D为电击距离,根据被保护对象的保护级别有不同的参数 △L=V x △T

D=20米(一类建筑或Ⅰ级保护)

V为平均先导传播速度,经验数据为1米/微妙

D=45米(二类建筑或Ⅱ级保护)

△T为避雷针提前放电时间,该数据是通过提前放电避雷针与普通避雷针在相

D=60米(三类建筑或Ⅲ级保护)

同测试条件下,提前放电避雷针,比普通针提前向上先导的时间差,该参数是考察避雷针性能的主要指标

MACH提前预放电避雷针保护半径

IONIFLASH MASH® 60的目的是保护建筑和大型目标工业,商业和公共设施。


IONIFLASH  MACH® 45的目的是保护建筑物和目标是:大中型工业,商业和公共设施。


IONIFLASH  MACH® 30的目的是保护建筑物和目标是:大中型工业,商业和公共设施。


 注:h(m)为MACH提前预放电避雷针的有效安装高度,即MACH提前预放电避雷针高出被保护物的距离。 按国家防雷标准GB50057-94《建筑物防雷设计规范》,相应于I类、II类、III类防雷建筑物的滚球半径D分别为30m、45m、60m;根据法国国家防雷标准NFC17-102,相应于I类、II类、III类建筑物的滚球半径D分别为20m、45m、60m。定货指南
